Universitą degli Studi di Roma "La Sapienza" - Corso di Laurea in Ingegneria Informatica
a.a. 2001-2002

Calcolatori Elettronici II (A-L)
Sessione estiva - Appello del 23 luglio 2002

Prima prova (15 punti)

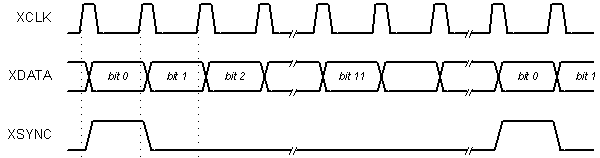

Un'interfaccia SERIN riceve in continuazione dal mondo esterno parole a 12 bit su una linea seriale XDATA, sincronizzate a un clock XCLK e a un segnale XSYNC:


dove il bit 0 č il bit meno significativo della parola. SERIN assembla i dati ricevuti e li invia in formato parallelo alla CPU PD32, che li dispone in un buffer circolare da 1024 word allocato all'indirizzo 7000000h.

Progettare l'interfaccia SERIN e codificare il relativo software di pilotaggio.



Seconda prova

  1. (5 punti) Si voglia estendere il set di istruzioni della CPU MIPS con l'istruzione Add Memory in formato I:
                    addm $rt,offset($rs)    ; rt ¬ (rt) + Memory[offset+(rs)]
    Discutere le varianti all'architettura multiciclo della CPU necessarie per l'implementazione di tale istruzione e determinarne il diagramma degli stati per il controllo dell'esecuzione.
  2. (5 punti) Una cache set-associativa ad N vie, con blocchi da B byte, ha una capacitą totale di C byte di dati (tag esclusi). La CPU ad essa connessa opera con indirizzi da k bit e con dati da 32 bit. Determinare in funzione di k, N, B, C:
            •  il numero di set in cui č suddivisa la cache,
            •  il numero totale di bit necessari per l'immagazzinamento dei tag,
            •  le funzioni e le dimensioni dei vari campi in cui viene suddiviso l'indirizzo nell'accesso alla cache.
    (Si assuma che N, B, C siano tutte potenze intere di 2, e si trascurino nel calcolo i bit di validitą, dirty, etc.)
  3. (5 punti) Un sistema di memoria virtuale ha le seguenti caratteristiche: indirizzo virtuale da 36 bit, pagine fisiche da 4 Kbyte, memoria fisica da 1 Gbyte. Assumendo il byte come minima unitą indirizzabile, descrivere il meccanismo di paginazione corrispondente, e determinare le dimensioni della Page Table. (Si trascuri lo spazio necessario per i bit di validitą, dirty, protezione, etc.; si trascuri anche lo spazio necessario per le informazioni di puntamento al disco rigido.)
